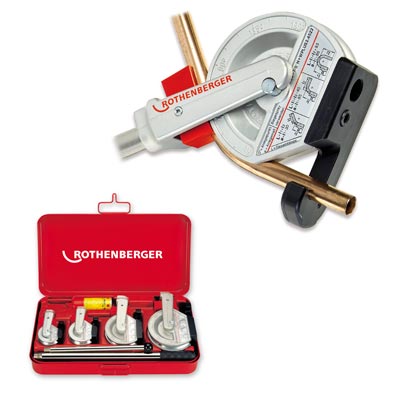

Трубогиб ручной Robend ® H+W Plus
Сфера применения ручного трубогиба Robend ® H+W Plus
Гибка холодным способом на угол до 180° труб из различных материалов.
| Материал трубы | Ø мм | Ø дюйм |
|---|---|---|
| Медь (мягкая, твердая), тонкостенная медь | 8 – 22 | 5/16 – 7/8" |
| Медь в оболочке, тонкостенная медь | 10 – 18 | 3/8 – 5/8" |
| Алюминий, латунь | 8 – 22 | 5/16 – 7/8" |
| Сталь тонкостенная, сталь в оболочке | 10 – 22 | 3/8 – 5/8" |
| Нержавеющая сталь (бесшовная) | 8 – 22 | 5/16 – 7/8" |
Преимущества ручного трубогиба Robend ® H+W Plus:
- С помощью данного инструмента можно производить изгибы с высокой точностью (с погрешностью меньше миллиметра) на уже проложенной трубе.
- В конструкции трубогиба установлена новейшая антиблокировочная система Rolub (патент): за счет высоким скользящим свойствам башмака и равномерному распределению спрея усилие, необходимое для гибки трубного профиля сокращается на 42%.
- Кованый алюминий высокого качества, из которого изготовлен гибочный сегмент и вилка, устойчив к деформации и обеспечивает стабильность эксплуатации.
- Оптимальное соотношение между сегментом и башмаком Rolub обеспечивают производство изгибов без складок и деформаций, затрачивая при этом минимальные усилия.
- Гибочный сегмент оснащен базовой пластиной, которая позволяет закреплять его в тисках, а также крепить дополнительную рукоятку (для гибки труб ø до 18 мм (5/8") на весу).
- На каждый сегмент нанесена шкала радиусов и гибочная таблица, которые помогают добиться высокой точности гибки в соответствии с размером трубы.
В комплект ручного трубогиба входит:
- стальной чемодан (№ 25197),
- трубогиб ручной, рассчитанный на определенный диаметр труб,
- спрей 150 мл (№ 25120).
Технические характеристики трубогиба ручного Robend ® H+W Plus:
Толщина стенки трубы 1 мм.
| Диаметр трубы | Вес, кг | Артикул |
|---|---|---|
| 12 – 15 – 18 – 22 мм | 16,5 | 24500 |
| 10 – 12 – 14 – 16 мм | 16,3 | 24501 |
| 15 – 18 – 22 мм | 14,9 | 24505 |
| 1/2 – 5/8 – 3/4" | 13,6 | 24503 |
| 1/2 – 5/8 – 7/8" | 13,7 | 24504 |
Гибочные сегменты Robend ® H+W Plus
Наибольшая допустимая толщина стенки трубы составляет 1 мм.
| Ø, номинальный размер | Радиус, мм | Вес, кг | Артикул |
|---|---|---|---|
| 8 мм | 22 | 660 | 24508 |
| 10 мм | 32 | 1180 | 24510 |
| 12 мм | 38 | 1110 | 24512 |
| 14 мм | 45 | 1370 | 24514 |
| 15 мм | 45 | 1370 | 24515 |
| 16 мм | 64 | 2620 | 24516 |
| 18 мм | 64 | 2620 | 24518 |
| 20 мм | 81 | 3820 | 24520 |
| 22 мм | 81 | 3800 | 24522 |
| 5/16" | 22 | 660 | 24508 |
| 3/8" | 32 | 1185 | 24551 |
| 1/2" | 38 | 1110 | 24552 |
| 5/8" | 64 | 2620 | 24516 |
| 3/4" | 81 | 3850 | 24519 |
| 7/8" | 81 | 3800 | 24522 |
