Клепаные экспандерные головки типа S

Для тонкостенных и толстостенных труб с макс. толщиной стенки 2,5 мм.

Точное направление сегментов через усиленный корпус головки

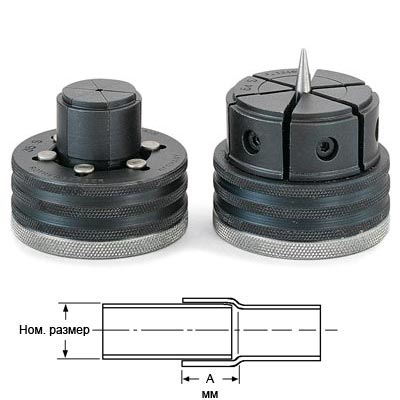

Головки типа S

Технические характеристики экспандерных головок

мм Макс. толщина стенки, мм А,мм г №
  Cu AI Fe Inox
22 2 2 1,5 1,5 18,5 350 1.1323
25 2 2 1,5 1,5 18,5 350 1.1325
28 2 2 1,5 1,5 19,5 360 1.1328
30 2 2 1,5 1,5 19,5 370 1.1330
32 2 2 1,5 1,5 19,5 380 1.1332
35 2 2 1,5 1,5 19,5 400 1.1335
36 2 2 1,5 1,5 19,5 400 1.1336
38 2 2 1,5 1,5 19,5 430 1.1338
40 2 2 1,5 1,5 19,5 430 1.1340
42 2 2 1,5 1,5 19,5 450 1.1342
52 2,5 2,5 1,5 1,5 19,5 540 1.1345
54 2,5 2,5 1,5 1,5 19,5 570 1.1346
64 2,5 2,5 — — 19,5 690 1.1348
67 2,5 2,5 — — 19,5 730 1.1380
дюйм Макс. толщина стенки, мм А,мм г №
  Cu AI Fe Inox
1" 2 2 1,5 1,5 18,5 350 1.1376
1.1/8" 2 2 1,5 1,5 19,5 360 1.1358
1.1/4" 2 2 1,5 1,5 19,5 380 1.1332
1.3/8" 2 2 1,5 1,5 19,5 400 1.1335
1.1/2" 2 2 1,5 1,5 19,5 430 1.1338
1.5/8" 2 2 1,5 1,5 19,5 450 1.1362
2" 2 2 1,5 1,5 17,0 540 1.1364
2.1/8" 2,5 2,5 1,5 1,5 17,0 570 1.1346
2.1/2" 2,5 2,5 — — 17,0 690 1.1348
